Пост контроля загазованности атмосферного воздуха (ПКЗ)

Автоматическая станция мониторинга состояния атмосферного воздуха

Цели и задачи

ПКЗ предназначен для выполнения непрерывных автоматических измерений в приземном слое атмосферного воздуха массовых (или объемных) концентраций загрязняющих веществ, а также метеорологических параметров, уровня шума, гамма-фона.

Приоритетными местами размещения ПКЗ являются:

  • границы санитарно-защитной зоны предприятий;
  • вблизи границ жилой застройки;
  • населенные пункты (для целей государственного мониторинга).



Технические возможности

  • Автоматическое измерение контролируемых параметров и управление измерительным процессом.
  • Хранение в памяти результатов измерений за требуемый период работы.
  • Автоматическая передача результатов измерений по каналам связи.
  • Дистанционный контроль технического состояния оборудования, пожарной безопасности и вскрытия станции.
  • Возможность работы без участия персонала не менее 30 суток.

Преимущества непрерывного автоматического экологического мониторинга

Использование автоматических станций мониторинга атмосферного воздуха позволяет природопользователю:
  • в онлайн режиме оценивать результаты воздействия на атмосферный воздух и корректировать параметры выбросов с учетом фактического рассеивания загрязняющих веществ в атмосфере;
  • иметь убедительную доказательную базу в вопросах оценки воздействия на атмосферный воздух и обоснования границ СЗЗ;
  • при одновременном использовании ПКЗ и АСКПВ создать уникальные корреляционные статистические модели для повышения точности оценки рассеивания загрязняющих веществ .

Основные компоненты и состав оборудования

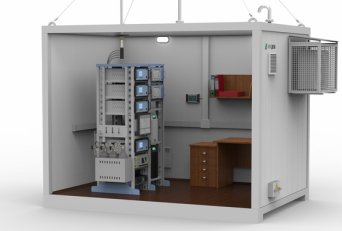

Автоматический пост контроля атмосферного воздуха в разрезе

Блок-бокс с системой жизнеобеспечения

Блок-бокс устанавливается на специально-подготовленной бетонной площадке (или сваях, в зависимости от условий), к которой подводятся инженерно-технические сети: электропитание, линии связи (телефонной, ЛВС или оптоволоконной), а также контур заземления.

Блок-бокс может быть металлическим, из пластиковых сэндвич-панелей или панелей с утеплителем плакированных металлом. Блок-бокс оборудуется средствами пожарной и охранной сигнализации.

Система жизнеобеспечения, состоящая из средств климат-контроля и источника резервного энергоснабжения, обеспечивает в автоматическом режиме поддержание климатических условий, необходимых для стабильной работы оборудования и комфорта обслуживающего персонала.

Метеорологический комплекс

Метеорологический комплекс (метеомачта) изготавливается на основе лучших образцов российского или иностранного метеорологического оборудования, успешно эксплуатируемого как в условиях Крайнего Севера, так и Южных регионов Российской Федерации.

Метеорологический комплекс измеряет следующие показатели:

  • скорость ветра;
  • направление ветра;
  • атмосферное давление;
  • температура;
  • относительная влажность;
  • количество осадков;
  • интенсивность УФ-излучения;
  • радиационный фон.

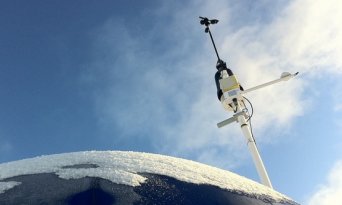

Метеорологический комплекс (метеомачта) станции мониторинга воздуха


Газоаналитический комплекс с системой калибровки

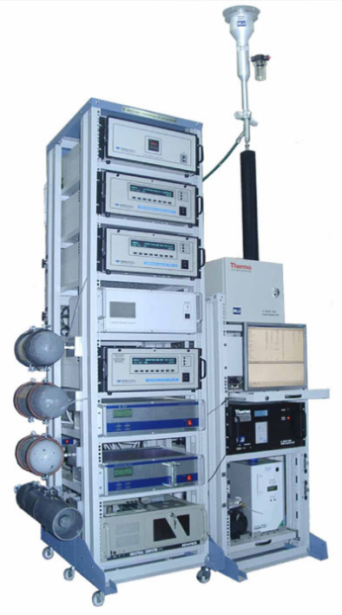

Газоаналитические средства мониторинга атмосферного воздуха
Газоаналитический комплекс изготавливается с применением газоанализаторов иностранного и российского производства. Все поставляемые НПФ "ДИЭМ" типы газоанализаторов отобраны в процессе длительных опытных наработок.
Пробы воздуха от зонда поступают в многоканальный коллектор распределения пробы. Из коллектора проба распределяется по независимым газовым каналам на входы газоанализаторов. Газоанализаторы производят забор пробы воздуха для анализа с помощью собственных внешних/встроенных насосов.
Газоаналитический комплекс позволяет измерять с высокой точностью содержание в атмосферном воздухе веществ:
  • окислы азота NO, NO2, NOx;
  • аммиак NН3;
  • углеводороды SCH, NCH, СН4;
  • оксид углерода СО;
  • диоксид серы SO2;
  • сероводород H2S;
  • озон O3;
  • диоксид углерода СО2;
  • взвешенные частицы (пыль).
В зависимости от конкретных задач Заказчика может быть поставлено газоаналитическое оборудование для измерения широкого спектра загрязняющих веществ (в том числе маркерных для определенных источников выбросов).
Система калибровки газоаналитического комплекса предназначена для проведения плановых и внеплановых работ по проверке чувствительности газоанализаторов или калибровке. Калибровка газоанализаторов может производиться как в ручном, так и в автоматическом режимах, для чего может быть предусмотрена комплектация с баллонами поверочных газовых смесей или поставка генератора газовых смесей с источниками микропотока.
Все поставляемые газоанализаторы сертифицированы и внесены в Госреестр средств измерений РФ, допущены к применению в Российской Федерации и имеют свидетельства о поверке.

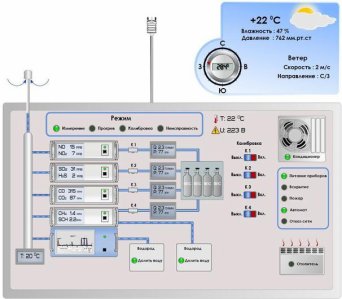

Комплекс сбора и обработки данных

Комплекс сбора и обработки данных реализуется на базе промышленного компьютера, размещаемого в стойке с газоаналитическим комплексом. КСОД обеспечивает:

  • Опрос измерительного оборудования и ведение первичной базы данных.
  • Передачу данных по протоколам Modbus, Ethernet, CAN, HART, PROFIBUS и пр.
  • Управление режимами работы оборудования (калибровка, продувка, прогрев и т.д.).

Комплекс работ по обустройству ПКЗ

Существующий опыт и квалификация НПФ «ДИЭМ» позволяют выполнить весь спектр работ по размещению постов контроля загазованности атмосферного воздуха под ключ, в том числе:

  • Обследование промышленного объекта, выявление существующих технических условий для размещения ПКЗ, определение приоритетных (с учетом розы ветров, рельефа и др. факторов) мест размещения ПКЗ и согласование их с Заказчиком.
  • Разработка технического задания на создание автоматизированной системы, определение требований к газоаналитическим комплексам, надежности оборудования, метрологическому обеспечению, программному интерфейсу, каналам передачи данных.
  • Разработка проектной документации в соответствии с Постановлением Правительства РФ № 87 от 16.02.2008, получение положительных заключении государственной экспертизы проектной документации,  метрологической экспертизы (в случаях, предусмотренных действующим законодательством).
  • Поставка  газоаналитического оборудования, вспомогательного оборудования и материалов (собственной сборки и компоновки или сторонних производителей).
  • Разработка специального программного обеспечения с учетом потребностей конкретного Заказчика.
  • Монтаж  оборудования, включая прокладку сетей энергоснабжения, линий связи и т.д.
  • Выполнение пуско-наладочных работ.
  • Подключение канала передачи данных к информационным системам Заказчика.
  • Обучение персонала Заказчика.
  • Техническое и консультационное сопровождение при проведении опытной эксплуатации ПКЗ.
  • Гарантийное и постгарантийное обслуживание ПКЗ.


Наша продукция эксплуатируется за полярным кругом, на горе Фишт Главного Кавказского хребта и под палящим солнцем Казахских степей:


Свидетельства и сертификаты соответствия
Свидетельство об утверждении типа сред измерений комплекс газоаналитический контроля атмосферы

Свидетельство об утверждении типа средств измерений

Сертификат соответствия пост мониторинга атмосферного воздуха
Сертификат соответствия



Дополнительная информация

Для подготовки технического задания и предварительной оценки стоимости работ по размещению ПКЗ, пожалуйста, заполните и направьте в наш адрес опросный лист.
