Автоматическая система контроля промышленных выбросов (АСКПВ)

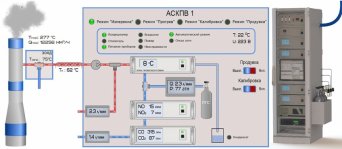

Автоматическая система непрерывного контроля выбросов

Цели и задачи

АСКПВ предназначена для непрерывного автоматического измерения массовых (или объемных) концентраций загрязняющих веществ, расхода, температуры и влажности газовоздушных смесей, отводимых через стационарные организованные источники выбросов. Функционал АСКПВ обеспечивает создание первичной базы данных, статистическую обработку и визуализацию информации, расчет мощности выброса (г/с).

Основные принципы построения системы

Открытость архитектуры системы, позволяющая осуществлять ее поэтапное наращивание и модернизацию
Работа системы в режиме реального времени
Централизованный сбор информации от территориально распределенных объектов системы контроля выбросов
Единство информационной технологии всех составных частей системы

Основные компоненты и состав оборудования


Система отбора, транспортировки и подготовки пробы

Газоотборный зонд

Отбор проб газа может осуществляться из горизонтальных или вертикальных труб (дымоходов).

Используемые НПФ "ДИЭМ" газоотборные зонды обеспечивают возможность:

  • Многоступенчатой фильтрации проб газа от взвешенных частиц (пыли), а также обратной продувки фильтров с применением сжатого воздуха.
  • Переключения отбираемых потоков на забор атмосферного воздуха с целью автоматической защиты газоаналитического оборудования от аварийных/залповых выбросов.
  • Ввода поверочной газовой смеси для калибровки всего измерительного комплекса вместе с системой транспортировки проб и пробоподготовки.
  • Измерения температуры и подогрева зонда.

Газоотборные зонды могут быть изготовлены из различных материалов в зависимости от состава газа и требований к термостойкости, коррозионной стойкости.

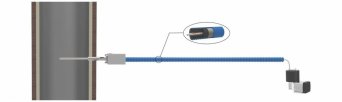

Магистраль транспортировки проб

Магистраль транспортировки проб выбросов

Магистраль транспортировки проб включает в себя подогреваемую трубку транспортировки газа, а также побудитель расхода газа - насос. Трубки могут изготавливаться из различных материалов: нержавеющей стали, ПТФЭ, ПФА. Для исключения возможности конденсатообразования стенки трубки обогреваются по всей ее длине (температура транспортируемого газа должна быть выше точки росы на 15 °С).

Подбор внутреннего диаметра трубки (от 3 до 8 мм) осуществляется с учетом потребностей газоанализаторов и нагнетательных характеристик насоса. Для выравнивания давления перед газоаналитическим оборудованием предусматривается линия сброса избыточного давления.

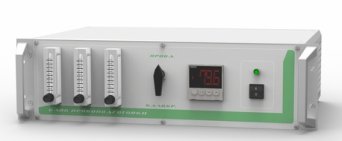

Блок автоматической пробоподготовки

Блок пробоподготовки

Для исключения влияния влажности на результаты измерения проба газа осушается с использованием устройств пробоподготовки конденсационного/холодильного либо мембранного типа.

В зависимости от состава и температуры газа могут быть использованы устройства пробоподготовки с функциями автоматически заданного разбавления.

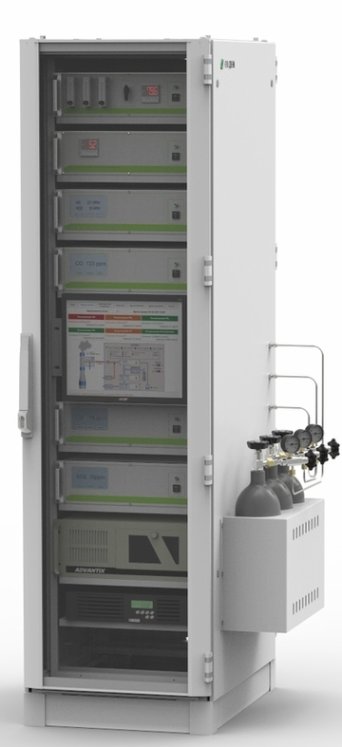

Газоаналитический комплекс с системой калибровки

Газоаналитический комплекс системы непрерывного контроля выбросов

Газоаналитический комплекс

Научно-производственная фирма "ДИЭМ" сотрудничает с ведущими отечественными и зарубежными производителями газоаналитического оборудования.

За 25 лет работы нами реализованы измерительные комплексы для контроля свыше 50 различных наименований загрязняющих веществ, в том числе методами:

  • хемилюминесценции;
  • флуоресценции;
  • газовой хроматографии;
  • спектрально-оптическими (фотометрические, ИК, УФ-спектрометрические, в том числе лазерные);
  • оптико-акустическими;
  • с использованием полупроводниковых сенсоров;
  • электрохимии;
  • парамагнитными и другими методами, а также их комбинациями.

Выбор марок и моделей измерительного оборудования зависит от конкретных технических задач. Мы предлагаем к поставке только апробированные и зарекомендовавшие себя газоаналитические комплексы и всегда готовы предоставить отзывы предприятий, эксплуатирующих соответствующие измерительные средства.

Система калибровки газоаналитического комплекса предназначена для проведения плановых и внеплановых работ по проверке чувствительности газоанализаторов или калибровке. Калибровка газоанализаторов может производиться как в ручном, так и в автоматическом режимах, для чего может быть предусмотрена комплектация с баллонами поверочных газовых смесей или поставка генератора газовых смесей с источниками микропотока.

 Блок-бокс с системой жизнеобеспечения

Блок-бокс обеспечивает размещение газоанализаторов, устройств подготовки и подачи пробы, а также программно-технических и вспомогательных средств. В зависимости от места установки и условий размещения блок-бокс может быть выполнен как на базе всепогодного контейнера, так и на базе компактного приборного шкафа (на фото слева).

Система жизнеобеспечения включает в свой состав оборудование для поддержания климатических условий внутри блок-бокса, охранно-пожарную систему, оборудование бесперебойного и стабилизированного электропитания, а также блок управления работой оборудования.

При размещении оборудования с газоанализаторами во взрывоопасной зоне блок-бокс исполняется с необходимым классом взрывозащиты, в том числе посредством организации продувки оболочки (блок-бокса) под избыточным давлением (ГОСТ 22782.4-78).



Средства измерений расхода, пыли и влажности

Для инструментального непрерывного измерения скорости потока и объемного расхода влажных и агрессивных дымовых газов используются ультразвуковые или термоанемометрические расходомеры.

Измерение запыленности газов может осуществляться различными устройствами с использованием:

  • трибоэлектрических датчиков (зондов);
  • оптических (в том числе лазерных) технологий.



Измерение влажности осуществляется с целью пересчета объема выбросов на сухой газ в соответствии с Методическим пособием по аналитическому контролю выбросов загрязняющих веществ в атмосферу СПБ, НИИ Атмосфера, 2012 г.

пылемер, нефелометр


Комплекс сбора и обработки данных

Комплекс сбора и обработки данных реализуется на базе промышленного компьютера, размещаемого в стойке с газоаналитическим комплексом. КСОД обеспечивает:

  • Опрос измерительного оборудования и ведение первичной базы данных.
  • Передачу данных по протоколам Modbus, Ethernet, CAN, HART, PROFIBUS и пр.
  • Управление режимами работы оборудования (калибровка, продувка, прогрев и т.д.).

Комплекс работ по внедрению АСКПВ

Существующий опыт и квалификация НПФ «ДИЭМ» позволяют выполнить весь спектр работ по созданию автоматических систем непрерывного контроля выбросов под ключ, в том числе:

  • Обследование объекта автоматизации, определение приоритетных для контроля источников выбросов и загрязняющих веществ, выявление существующих технических условий для внедрения системы автоматического контроля выбросов.
  • Разработка технического задания на создание автоматической системы, определение требований к газоаналитическим комплексам, надежности оборудования, метрологическому обеспечению, программному интерфейсу, каналам передачи данных.
  • Разработка  проектной документации в соответствии с Постановлением Правительства РФ № 87 от 16.02.2008, получение согласований на создание автоматической системы контроля выбросов в специально уполномоченных государственных органах в области охраны окружающей среды, получение положительных заключений государственной экспертизы проектной документации, экспертизы промышленной безопасности, метрологической экспертизы.
  • Разработка рабочей документации.
  • Поставка (на основе модульного принципа) газоаналитического оборудования, вспомогательного оборудования и материалов (собственной сборки и компоновки или сторонних производителей).
  • Разработка специального программного обеспечения с учетом потребностей конкретного Заказчика.
  • Монтаж основного и вспомогательного оборудования, включая изготовление и монтаж металлоконструкций площадок обслуживания, прокладку сетей энергоснабжения.
  • Выполнение пуско-наладочных работ в условиях действующего производства.
  • Метрологическая аттестация оборудования, сертификация и внесение газоаналитического оборудования в государственный реестр средств измерений.
  • Подключение каналов передачи данных к АСУ ТП и информационным системам Заказчика.
  • Обучение персонала Заказчика.
  • Проведение предварительных испытаний, техническое и консультационное сопровождение при проведении опытной эксплуатации системы.
  • Гарантийное и постгарантийное обслуживание в рамках промышленной эксплуатации системы.
Проектные решения по установке газоотборного зонда (устройства)

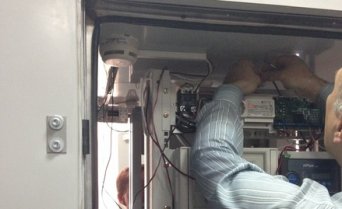

Монтаж газоаналитического комплекса (стойки)

Требования законодательства

На объектах I категории стационарные источники, перечень которых устанавливается Правительством Российской Федерации, должны быть оснащены автоматическими средствами измерения и учета объема или массы выбросов загрязняющих веществ... а также техническими средствами фиксации и передачи информации... в государственный фонд данных государственного экологического мониторинга (государственного мониторинга окружающей среды).

Пункт 9.ст.67 Федерального закона от 10.01.2002 № 7-ФЗ "Об охране окружающей среды" (вступает в силу с 1 января 2019 г.)

Проект Постановления Правительства РФ «Об определении перечня стационарных источников и перечня вредных (загрязняющих) веществ, подлежащих контролю…»

 Представлен на Федеральном портале проектов нормативных правовых актов

Проект Федерального закона "О внесении изменений в Кодекс Российской Федерации об административных правонарушениях в части установления ответственности за нарушение требований по созданию и эксплуатации автоматического контроля выбросов загрязняющих веществ, сбросов загрязняющих веществ". Штрафы от 100 до 400 тыс. руб.

Представлен на Федеральном портале проектов нормативных правовых актов

Подробнее с анализом законодательных и нормативно-технических требований можно ознакомиться в нашей статье:



Нормативно-технические и метрологические требования к АСКПВ

Метрологические требования:

  • Федеральный закон от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений»
  • Приказ Минприроды России от 07.12.2012 N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования…»
  • ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения
  • РД 52.04.59-85 Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов. Методические указания
  • ИТС 22.1-2016 «Общие принципы производственного экологического контроля и его метрологического обеспечения»

Технические требования:

  • ГОСТ Р ИСО 10396-2012 Отбор проб при автоматическом определении содержания газов с помощью постоянно установленных систем мониторинга
  • ГОСТ Р ИСО 7935-2007 Определение массовой концентрации диоксида серы. Характеристики автоматических методов измерений в условиях применения
  • ГОСТ Р ИСО 10155-2006 Автоматический мониторинг массовой концентрации твердых частиц
  • ГОСТ Р ИСО 10849-2006 Определение массовой концентрации оксидов азота. Характеристики автоматических методов измерений в условиях применения
  • ГОСТ Р ИСО 12039-2011 Определение содержания монооксида углерода, диоксида углерода и кислорода. Характеристики и калибровка автоматических измерительных систем в условиях применения

Свидетельства и сертификаты соответствия
Свидетельство об утверждении типа средств измерений автоматическая система контроля выбросов

Свидетельство об утверждении типа средств измерений

Декларация соответствия регламенту Таможенного союза система непрерывного автоматического контроля выбросов

Декларация соответствия регламенту Таможенного союза



Дополнительная информация

Для подготовки технического задания и предварительной оценки стоимости работ по оснащению источников выбросов автоматическими средствами измерений, пожалуйста, заполните и направьте в наш адрес опросный лист.
