Информационно-аналитическая система производственного экологического мониторинга и контроля (ИАС ПЭМиК)

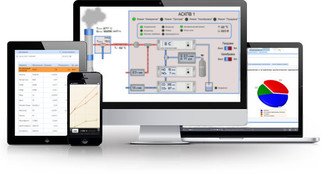

Интерфейс информационной системы экологического мониторинга и контроля

Цели и задачи

ИАС ПЭМиК является специализированным программным обеспечением для экологов предприятий и обеспечивает централизованный сбор, обработку и визуализацию измерительной информации, поступающей от автоматических компонент системы экологического мониторинга и контроля (АСКПВ, ПКЗ, ПЭЛ, СМКВ).
Использование ИАС ПЭМиК позволяет:
  • повысить оперативность проведения анализа и оценки результатов экологического мониторинга и увеличить скорость принятия эколого-ориентированных решений;
  • улучшить информативность экологических данных за счет программных средств визуализации, графического и табличного представления информации;
  • создать единое информационное пространство (центр мониторинга) для экологов и технологов предприятия;
  • минимизировать трудозатраты на подготовку отчетной документации.

Основные функции и возможности


Картографическая поддержка

ИАС ПЭМиК обеспечивает возможность визуализации точек мониторинга и контроля на ситуационных планах, картах-схемах или спутниковых снимках территории предприятия.

Цветовая индикация позволяет в режиме реального времени получать информацию о соответствии измеряемых параметров природоохранным нормативам.

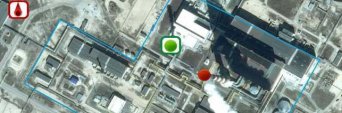

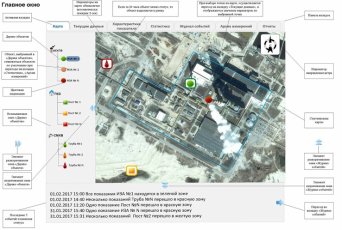

Карта точек экологического мониторинга


Анализ текущих данных по точке контроля и поддержка мнемосхем

Функционал системы позволят в режиме реального времени наблюдать весь перечень измеряемых показателей по конкретной точке мониторинга (контроля).

В журнале событий фиксируются ключевые моменты в изменении трендов данных и технологическом состоянии оборудования.

Мнемосхемы визуализируют широкий спектр информации о технологических процессах измерительного оборудования:

  • режим работы основного и вспомогательного оборудования (измерение, прогрев, калибровка, продувка и т.д.);
  • положения клапанов;
  • движение (расходы) и температура проб;
  • электропитание, работа охранных датчиков;
  • состояние приборов и т.д.

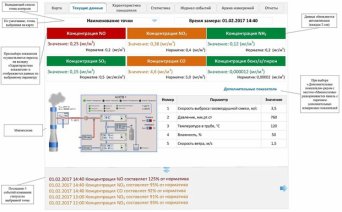

Интерфейс системы экологического мониторинга и контроля
Мнемосхема пост контроля загазованности атмосферного воздуха

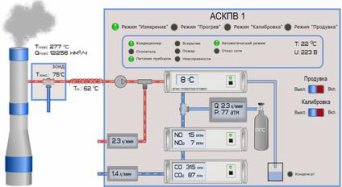

Мнемосхема автоматическая система контроля промышленных выбросов
Мнемосхема автоматическая система контроля сточных вод


Статистический анализ данных с использованием графических и табличных представлений измерительной информации

  • Визуализация измерительной информации в виде графиков, показывающих динамику измеряемых показателей, а также их соответствие технологическим нормативам.
  • Автоматизированное формирование различных выборок данных, создание информационных справок и отчетов в табличном виде по точке контроля, определенному показателю, промежутку времени и иным фильтрам на основе существующих в хранилище данных атрибутов.
  • Построение накопительных диаграмм с отображением количества зарегистрированных случаев превышения показателя за выбранный промежуток времени по параметрам/источникам выбросов.
  • Информирование пользователя в случае их превышения посредством специальных всплывающих окон (с указанием коэффициентов превышения).

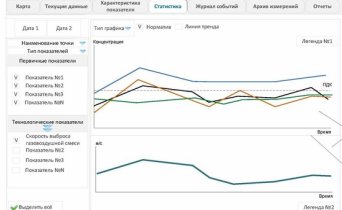

диаграммы динамики загрязняющих веществ

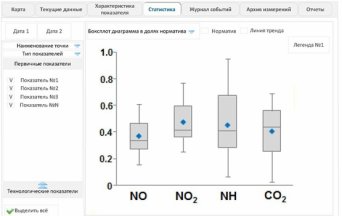

box plot диаграммы концентраций загрязняющих веществ
Архив концентраций загрязняющих веществ

Статистические средства ИАС ПЭМиК обеспечивают возможность построения регрессионных моделей, временных трендов данных, выявления корреляционных зависимостей между измеряемыми параметрами, а также параметрами работы технологического оборудования (при наличии и передаче данных из АСУТП).



Подготовка отчетной документации

В зависимости от требований и задач Заказчика при поставке и внедрении ИАС ПЭМиК могут быть реализованы различные виды и формы отчетности с возможностью выгрузки информации в общераспространенные форматы файлов (exel, word, pdf  и т.д.)

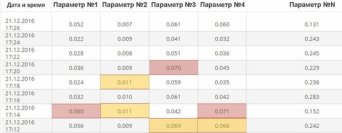

Таблицы с результатами производственного экологического мониторинга
Отчет по проведению автоматического производственного экологического контроля
Отчеты по результатам непрерывного мониторинга
Система подготовки природоохранной отчетности

Ключевые особенности и принципы построения

Доступ к системе на основе web-технологий с любого компьютера, имеющего интернет-браузер, в том числе с планшетных ПК.

Масштабируемость системы под любые организационные структуры и объекты, возможность подключения новых измерительных звеньев.

Возможность коллективной одновременной работы большого количества пользователей (в том числе территориально удаленных).

ИАС ПЭМиК устанавливается на серверных технических средствах, с которыми обеспечивается связь от комплексов сбора и обработки данных (КСОД) автоматических компонент системы экологического мониторинга и контроля (АСКПВ, ПКЗ, ПЭЛ, СМКВ).

При наличии у Заказчика только одного автоматического средства измерения ИАС ПЭМиК может быть установлена на промышленном компьютере, монтируемом в приборную стойку газоаналитического комплекса.


Свидетельства

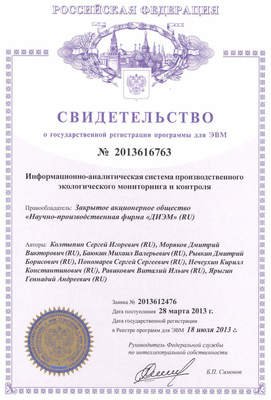

Свидетельство о государственной регистрации программы для ЭВМ ИАС ПЭМиК

Свидетельство Федеральной службы по интеллектуальной собственности               о регистрации программы для ЭВМ

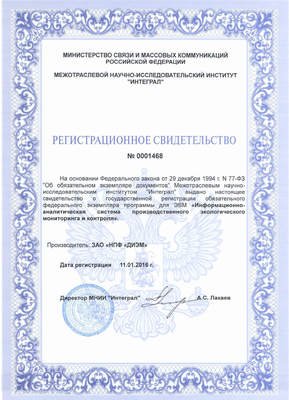

Регистрационное свидетельство МНИИ "Интеграл"

Регистрационное свидетельство МНИИ "Интеграл"
